DAD3221Automatic Dicing Saw

小型化切割机的进化机型

最大可对应直径6英寸，特殊选配可对应150 mm方形加工物的单轴切割机。宽度为490 mm、长度为870 mm的节省空间的设计，实现了世界上最小的占地面积^※ 。高转矩2.0 kW的主轴为标准配置，也可选配高转速1.8 kW的主轴。

※ DISCO调查

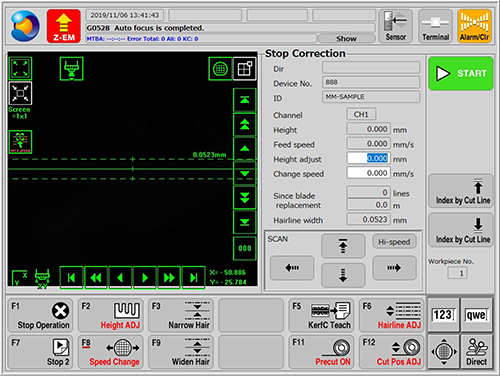

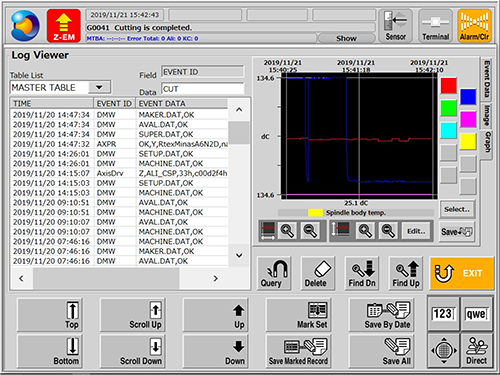

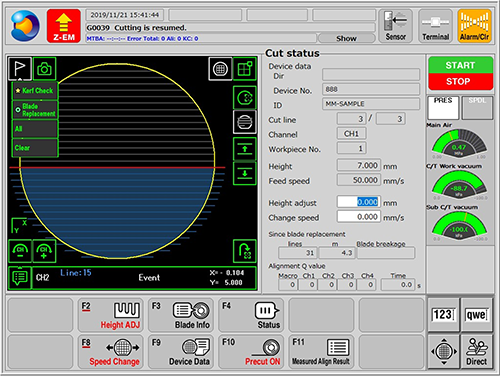

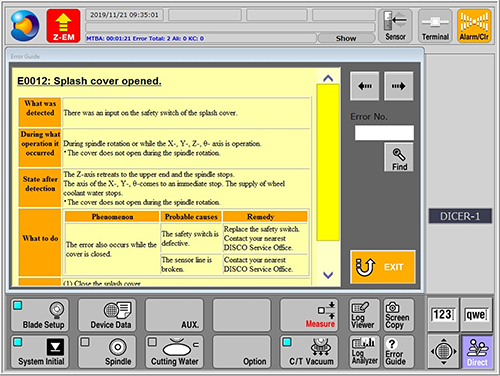

采用了高性能的MCU来提升软件运作速度及操作反应速度，X，Y，Z轴全部采用伺服电机、以提高轴的速度和生产效率。标准配置的PC ，通过选配功能可对应通信控制系统。和以往机种相同，标准配置的自动校准，自动对焦，自动检测切割槽等影像识别系统，可以最大程度地减少操作员的工作时间。

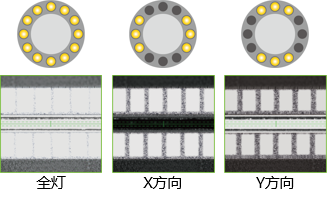

新型非接触式测高功能（Non-Contact Setup/ 选配），比较于对工作台的刀片测高时间缩短了74％。而且因测量精度的提高使加工品质更加稳定。除此之外，显微镜环形照明的开灯方向可以切换3种模式，提高了切痕检测的识别率。还可对应SECS/GEM通信系统。

Specification		Unit	2.0 kW	1.8 kW (option)
Max. workpiece size		-	Φ6 inch (150 mm × 150mm user-specified specification)
X-axis	Cutting range	mm	160
X-axis	Cutting speed	mm/s	0.1～800
Y-axis	Cutting range	mm	162
	Index step	mm	0.0001
	Index positioning accuracy	mm	0.005/160 (Single error) 0.003/5
	Index positioning accuracy	mm	Y-axis scale (option) 0.002/160 (Single error) 0.001/5
Z-axis	Max. stroke	mm	32.2（Φ2 inch blades）
	Moving resolution	mm	0.000002
	Repeatability accuracy	mm	0.001
θ-axis	Max. rotating angle	deg	320
Spindle	Layout	-	Single
	Rated output	kW	2.0 at 40,000 min^-1	1.8 at 60,000 min^-1
	Rated torque	N・m	0.48	0.29
	Rotation speed range	min^-1	3,000 ～ 40,000	6,000 ～ 60,000
Equipment dimensions（W × D × H）		mm	490 × 870 × 1,670
Equipment weight		kg	Approx. 420

※ 为了改善，机器的外观，特征，规格等本公司可能在未预先通知用户的情况下实施变更。
※ 机器的使用条件，请先确认标准规格书。
