DAD3650Automatic Dicing Saw
※此设备已停止生产。 (有关部件的供给请参阅此处)
超紧凑型双主轴切割机
- Φ200 mm

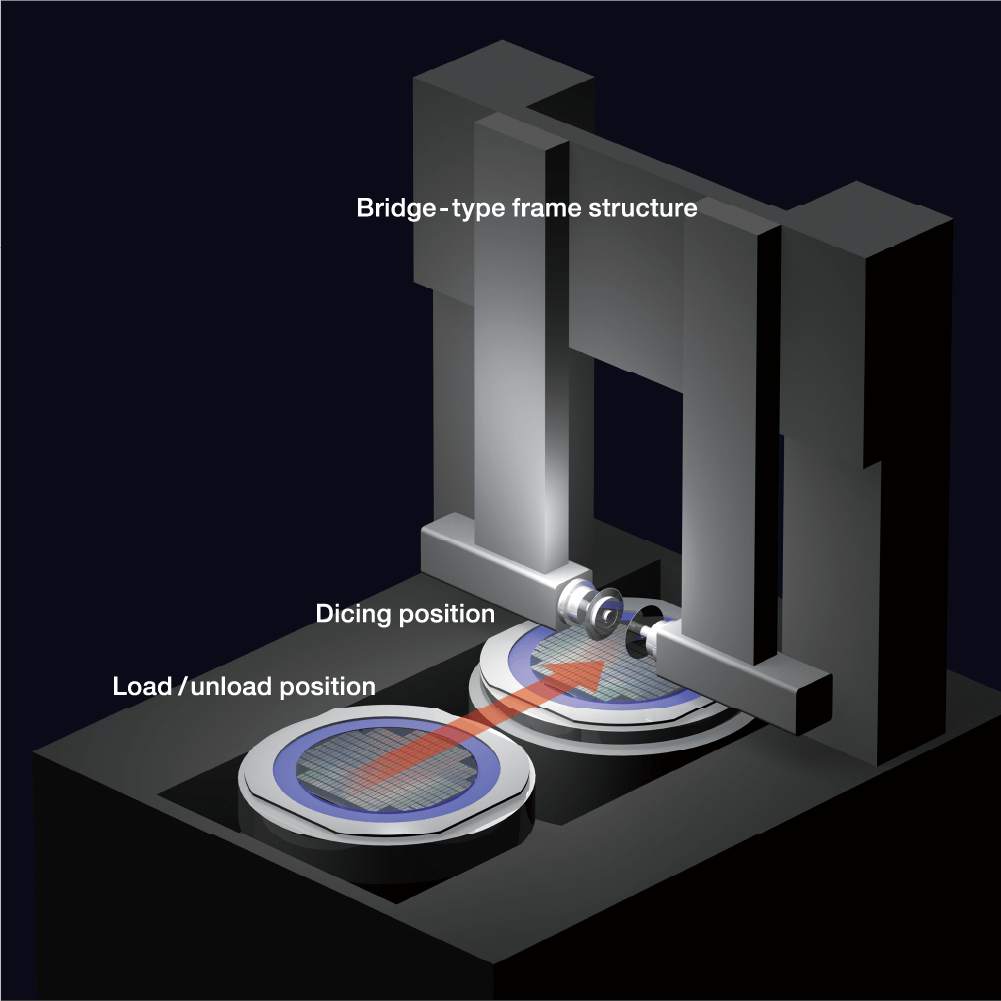

- 对向式双主轴

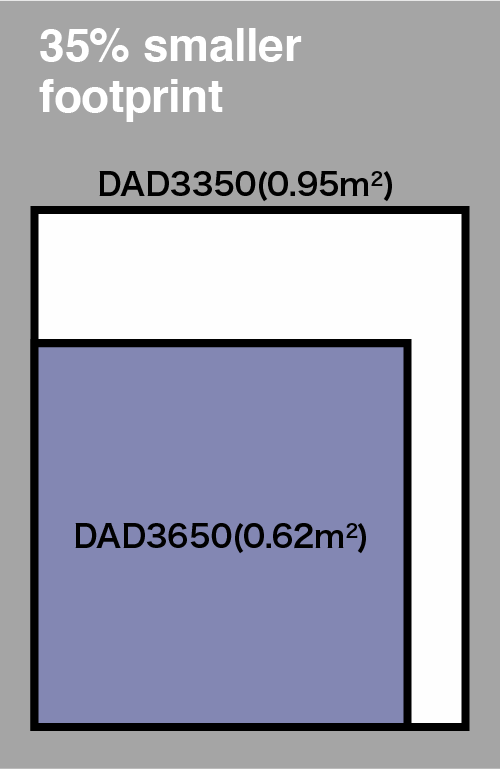

节省占地面积
经过最佳设计的双主轴手动切割机， 兼顾了小型化与高性能化。与畅销的对应直径8英寸工作物的单主轴机DAD3350相比，占地面积仅为2/3，实现了超小型化。
提高生产效率
采用双主轴同时切割的双刀切割加工方式，与单主轴机器相比，生产效率最大可提高约2倍。
高加工适应性
在节省占地面积的同时，与DAD3350一样，适用于加工直径8英寸/特殊规格250 mm以内的大型方形加工物。此外，在各主轴安装不同刀片进行两段式切割即阶梯式切割加工方式，可适用于追求高加工品质的加工物。

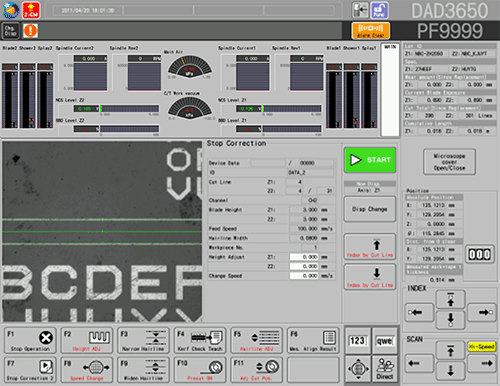

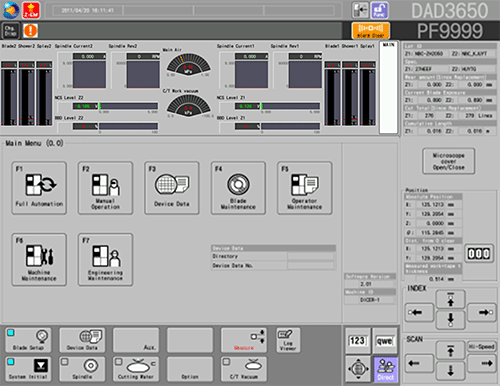

追求简便的操作
采用和最畅销对应8英寸的手动切割机DAD3350相同的GUI(Graphical User Interface），实现了直观操作。采用大型19英寸LCD触摸屏，可在确认机器和刀片状态的同时进行操作。而且将操作，加工物交换，刀片交换等机器的基本操作项目都集于设备的正面，标准配置的自动校准功能，减轻了操作人员的负担。
环保設計
该机型为绿色采购产品※，不含有包括欧洲RoHS指令规定的6种物质在内的15种物质。低发热主轴将冷却水的使用量减少到以往机型的一半。
※ 符合欧洲RoHS指令标准和本公司绿色采购基准的产品。
后续机种
Specifications
| Specification | Unit | ||
|---|---|---|---|
| Max. workpiece size | - | Φ8 inch (250 mm × 250 mm, Φ300 mm user-specified specification) | |
| X-axis | Cutting range | mm | 260 |
| Cutting speed | mm/s | 0.1 ～ 1,000 | |
| Y-axis | Cutting range | mm | 260 |
| Index step | mm | 0.0001 | |
| Index positioning accuracy | mm | 0.002/260 (Single error) 0.002/5 |
|
| Z-axis | Max. stroke | mm | 32.2 |
| Moving resolution | mm | 0.00005 | |
| Repeatability accuracy | mm | 0.001 | |
| θ-axis | Max. rotating angle | deg | 320 |
| Spindle | Rated output | kW | 1.8 |
| Rated torque | N・m | 0.29 | |
| Rotation speed range | min‐1 | 6,000 ～ 60,000 | |
| Equipment dimensions(W×D×H) | mm | 790 × 790 × 1,890 | |
| Equipment weight | kg | Approx. 1,100 | |
※ 为了改善，机器的外观，特征，规格等本公司可能在未预先通知用户的情况下实施变更。
※ 机器的使用条件，请先确认标准规格书。
Product Lineup
| Machine type |
| Spindle |
| C/T |
| Machine dimentions（W × D × H） |
| Machine weight（kg） |
 |  |  |  |  |  |  |  | |  |  |
| DAD324 | DAD3221 | DAD3231 | DAD3241 | DAD3350 | DAD3351 | DAD3361 | DAD3431 | DAD3651 | DAD3660 | DAD3661 |
| 半自动 | 半自动 | 半自动 | 半自动 | 半自动 | 半自动 | 半自动 | 半自动 | 半自动 | 半自动 | 半自动 |
| 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 |
| 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 490 × 870 × 1,670 | 490 × 870 × 1,670 | 650 × 950 × 1,670 | 650 × 950 × 1,670 | 900 × 1,050 × 1,800 | 880 × 1000 × 1,800 | 880 × 1,000 × 1,800 | 730 × 900 × 1,670 | 790 × 790 × 1,800 | 1,350 × 1,200 × 1,890 | 1,350 × 1,200 × 1,800 |
| 420 | 420 | 550 | 550 | 1,200 | 1,100 | 1,100 | 600 | 1,040 | 1,500 | 1,550 |
