DAD323Automatic Dicing Saw

对应从半导体晶圆到电子元器件的多元化加工，世界上最小的切割机

最大可对应6英寸方形的加工物，搭载了高转矩2.0 kW主轴的单轴切割机。采用Y轴光栅尺规格(选配项目)¸可实现高精度的步进控制，可对应玻璃､陶瓷等难切削材料的加工。除此之外，也可选择搭载高转速1.8 kW的主轴（最高回转数：60,000 min^-1），是一款高泛用性的切割机

采用高性能的MCU来提升软件运作速度及操作反应速度，实现了X，Y，Z轴的高速化和生产效率的提高。

mm/s

宽度仅为490 mm的紧凑设计，特别是将数台切割机并列运行时,对提高单位面积的生産效率有重大的意义。

※DISCO调查

自动校准机能为标准配置

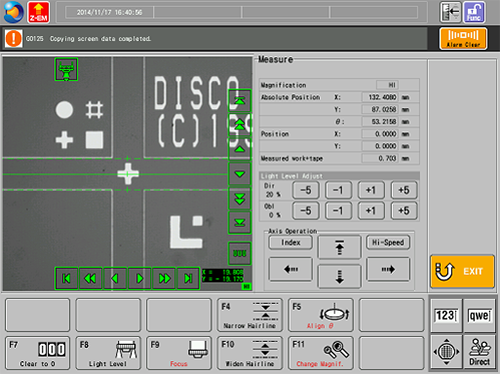

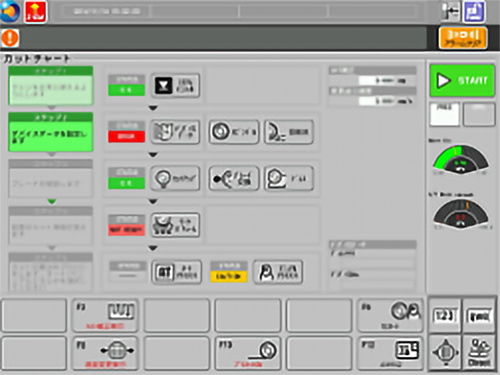

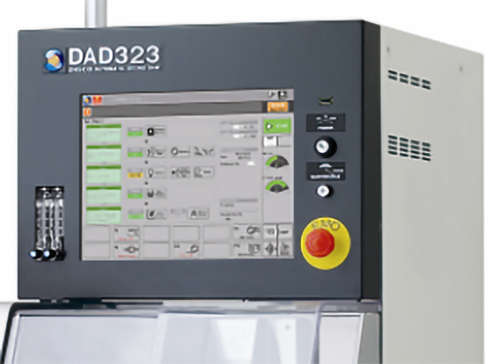

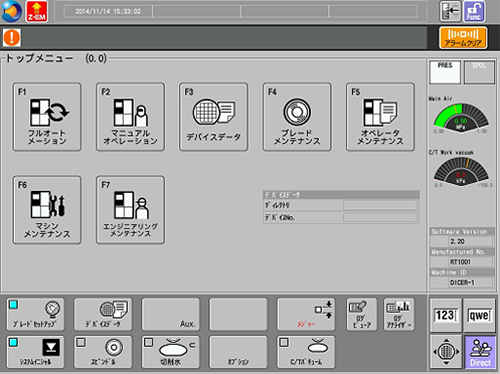

15 英寸屏幕与GUI(Graphical User Interface) 进行操作
大型化屏幕提高了辨识性、増加情报量

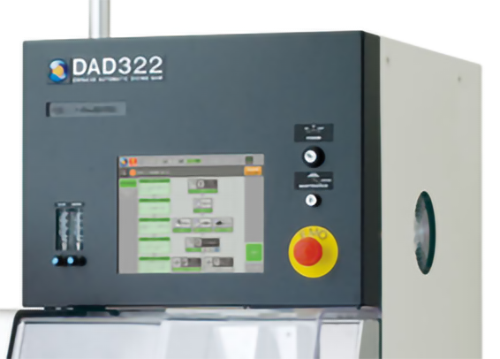

采用与3000系列共通的操作系统（有DAD322的互换模式）

Specification		Unit
Max. workpiece size		-	Φ6 inch / 150 mm × 150 mm (user-specified specification)
X-axis	Cutting range	mm	160
X-axis	Cutting speed	mm/s	0.1 - 800
Y-axis	Cutting range	mm	162
	Index step	mm	0.0001
	Index positioning accuracy	mm	0.005/160 (Single error)0.003/5
Z-axis	Max. stroke	mm	32.2 (Φ2 inch blades)
	Moving resolution	mm	0.00005
	Repeatability accuracy	mm	0.001
θ-axis	Max. rotating angle	deg	320
Spindle	Rated output	kW	2.0 at 40,000 min^-1
	Rated torque	N・m	0.48
	Rotation speed range	min^‐1	3,000 - 40,000
Equipment dimensions（W × D × H）		mm	490 × 870 × 1,600
Equipment weight		kg	Approx.400

※ 为了改善，机器的外观，特征，规格等本公司可能在未预先通知用户的情况下实施变更。
※ 机器的使用条件，请先确认标准规格书。
