新ボンドの採用により、酸化物ウェーハの高品位な連続加工を実現するZHFXシリーズ
 |
新たに開発した酸化物ウェーハ加工に最適な摩耗性能を持つボンドを採用。これまで連続加工が困難であった酸化物ウェーハ切断を安定かつ高品位で連続加工することを可能にしました。また、リチウムタンタレイトウェーハのDBGプロセス加工においても、より安定した加工結果が期待できます。 |
| |
 ハブブレード取り扱い安全シート |
特 徴
- 酸化物ウェーハでは高品位かつ安定した加工を実現
- 加工中のドレス頻度を大幅に削減し、高い連続加工性能を発揮
|

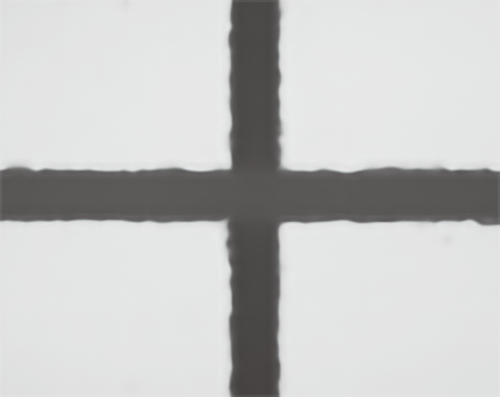

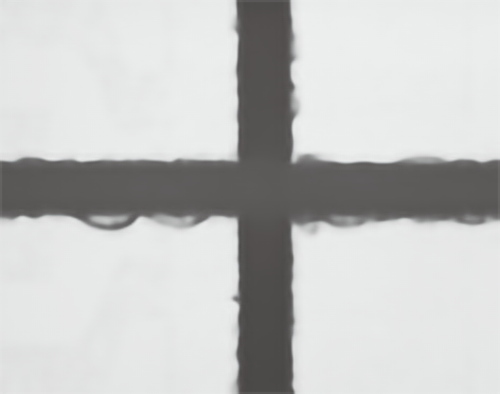

リチウムタンタレイトウェーハ加工例
 |
 |
| New ZHFXシリーズ |
Current NBC-ZHシリーズ |
|
|
加工対象
|
酸化物ウェーハ（LiTaO3など）、他 |
装着可能装置
|
フルオートマチックダイシングソー：6000シリーズ、600シリーズ
セミオートマチックダイシングソー：3000シリーズ、300シリーズ、500シリーズ |

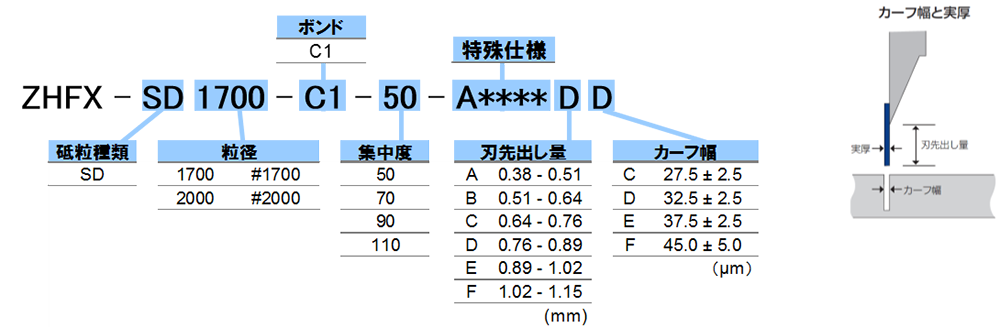

仕 様
ZHFXシリーズは、酸化物ウェーハの連続加工やDBGプロセスにおけるハーフカットダイシングなどのアプリケーションに最適なブレードです。

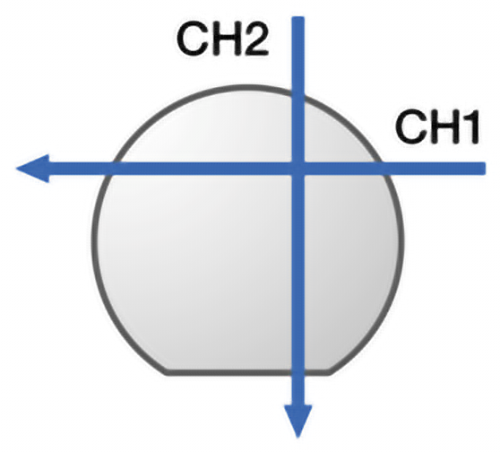

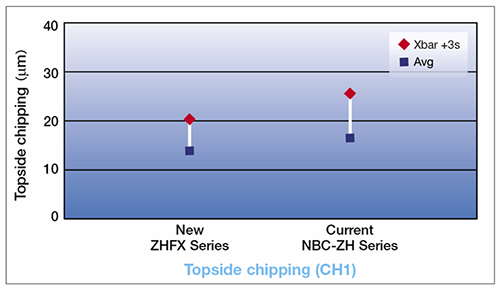

表面チッピングサイズ比較
 |
 |
| Wafer |
： |
4" LiTaO3 x 350µmt |
| Depth |
： |
350µm (full cut) |
| Blade |
： |
ZHFX-SD2000-C1-50 DF
NBC-ZH105L 27HEDF |
|
|

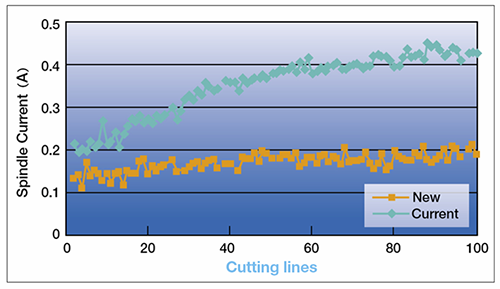

スピンドル電流値比較
 |
左グラフは、LiTaO3ウェーハ加工中の
電流値を測定した物です。ZHFXシリー
ズは、現行品と比較し、ライン数の増加
と共に上昇が見られないことが分かり、
安定した加工をしていることが確認で
きます。 |
| Wafer |
： |
4" LiTaO3 x 350µmt |
| Depth |
： |
150µm (half cut) |
| Blade |
： |
ZHFX-SD1700-C1-50 BC
NBC-ZH106J 27HFBC |
|
|
|
|
|
